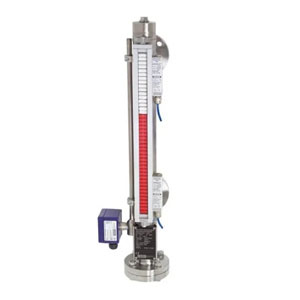

BNA型磁翻板液位计/液位表 由旁路腔体、浮子和磁性显示体组成。旁路腔体通过至少两个过程接口（法兰、螺纹或者焊接端）连接在罐体上， 等高引入罐体内的液位。浮子位于腔体内部，漂浮在液面上，浮子内置永磁体，磁场可以穿过旁路腔体管壁触发安装在旁路腔体外侧的磁性显示体翻转，实现非接触的液位高度指示。磁性显示体是由双色的塑料翻柱或者不锈钢翻板组成，10 mm一颗紧密排列。

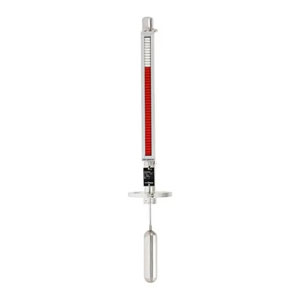

UTN顶装型液位变送器由一个测量腔体、一个带导杆的浮子和磁性系统组成。可通过合适的过程连接（法兰、螺纹）将其安装至罐体。永磁系统通过一根导杆与浮子相连，将浮子在容器中测量到的液位（无接触）传送到安装在测量外部的磁翻板上。在磁翻板上每隔10毫米装有内含磁柱的红色/白色的塑料滚珠或不锈钢翻旗。翻旗磁性滚轮或翻板在测量腔壁内旋转180°。液位上升时，翻板从白色翻转成红色；液位下降时，翻板从红色翻转成白色。因此，磁翻板可通过红色的柱体来显示液位高度，无需通电。
